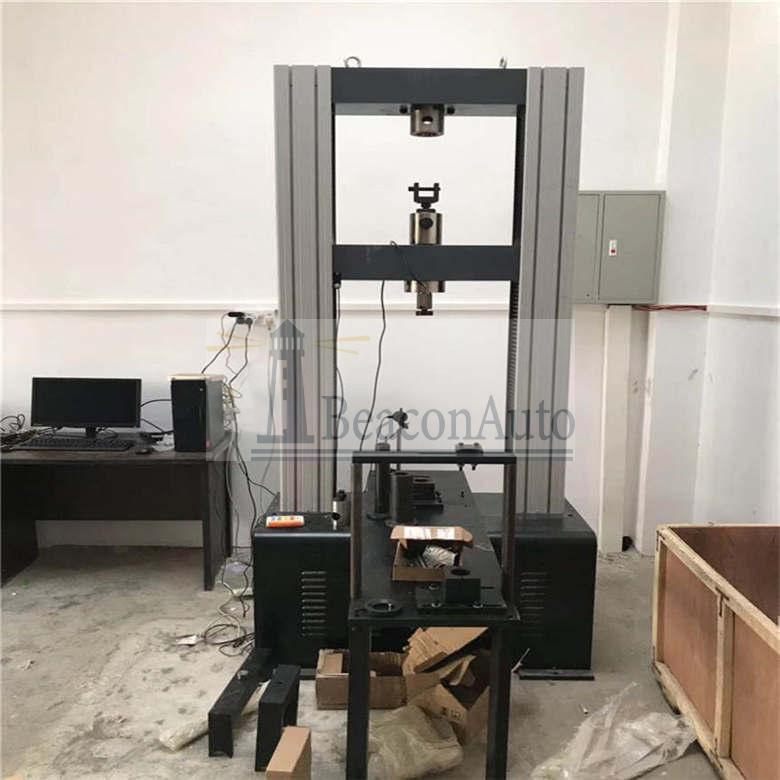

產品技術資料 產品名稱：WDW-300微機控制電子萬能試驗機
（常規配置的，上拉、下壓，也可根據客戶要求更換方向。 一、產品簡介： WDW-300微機控制電子萬能試驗機，計算機系統通過全數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗， 二、主要技術指標： 1. 最大試驗力：300kN 2. 試驗力測量范圍：0.4%--100% 3. 試驗力示值精度：優于示值±1% 4. 試驗力分辨力：1/300000(全程不分檔或等效6檔) 5. 橫梁位移測量精度：分辨率高于0.0025mm 6. 變形測量精度：±0.5%（在0.2—10mm范圍內） 7. 試驗速度范圍：0.01—300mm/min,無級調速 8. 速度控制精度：±1%(0.01~10mm/min); 9. 恒力、恒變形、恒位移控制范圍: 0.2%-100%FS 10．恒力、恒變形、恒位移控制精度: 設定值<10%FS時,設定值的±1.0%以內 設定值≥10%FS時,設定值的±0.1%以內 11. 變形速率控制精度: 速率<0.05%FS時為±2.0%設定值內 速率≥0.05%FS時為±0.5%設定值內 12. 試驗空間： A.拉伸空間：600mm B.壓縮空間：700mm C有效寬度：600mm 13．夾具形式：楔形夾具體 平鉗口0-20mm 圓鉗口?9-?26mm 14. 壓盤尺寸：φ100 mm 18. 整機電源：三相,380V±10%,50Hz，功率：3kW 19. 工作環境：室溫—35℃,相對濕度不超過80% 20. 主機尺寸：1130×650×2650mm 21. 重量：1800 kg 五、控制軟件 使用杭州朗杰三閉環控制軟件符合GB228-87、GB228-2010等三十多個國家標準有關規定, 同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理，并且具有良好的擴展性。 六、系統基本配置 1、試驗機主機 (門式框架結構) 含一體式操作臺 1.1 交流伺服電機及伺服驅動器 1.2 高精度負荷傳感器 1.3進口精密滾珠絲杠副 1.4減速系統（圓弧齒同步帶傳動） 2、STC300雙通道程控放大器 分辨力1/300000 3、試驗機專用控制軟件 5、光電編碼器（2000線） 6、全套附具包括：拉伸，壓縮，液壓夾緊裝置 7、聯想品牌計算機 8、惠普A4噴墨打印機 9、技術資料：使用說明書、軟件使用手冊、合格證、裝箱單 七、 售后服務 質保期自驗收合格起一年，終生維護，一年內全免費服務，新機免費上門安裝調試，免費培訓操作人員。 1、所提供試驗設備均符合現行國標或行業標準，保證試驗設備的技術先進性，可靠性； 2、所需零部件及配件常年供應； 3、產品常年技術支持，產品維修保養24小時內提供解決方案，如需現場解決48小時內到達；
|
